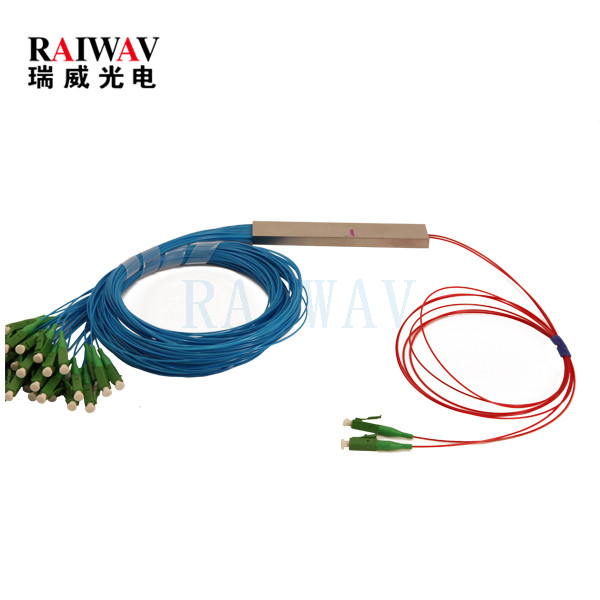

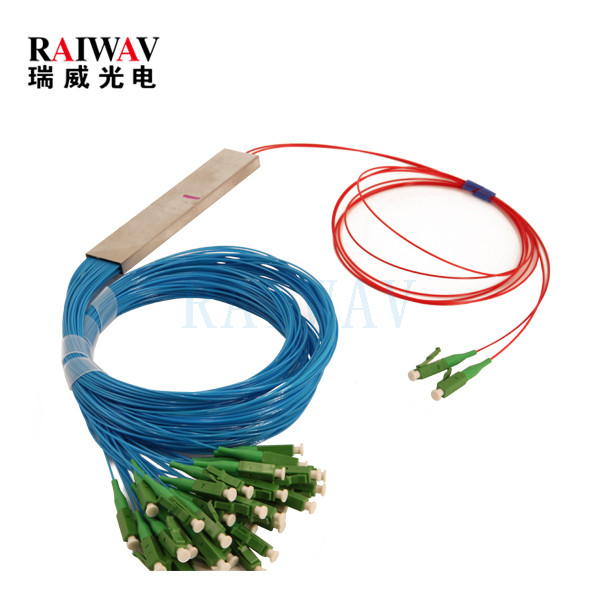

RW-MINI-232
RAIWAV
RW-MINI-232
一、 产品特点
● 插入损耗低
● 重复性好
● 回波损耗大
● 互插性能好
● 温度稳定性好
● 安装便捷
二、 产品应用
● 光纤通信系统
● 光纤接入网
● 光纤数据传输
● 光纤CATV
● 局域网(LAN)
● 光纤到户
三、 性能参数
端口配置 | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
光纤类型 | G657.A或客户指定 | ||||||
工作波长（nm） | 1260-1650 | ||||||
插入损耗(dB) (P/S) | 最大值 | 3.8 | 7.0/7.3 | 10.1/10.5 | 13.4/13.5 | 16.6/16.8 | 20.0/20.4 |
通道均匀性(dB) | 最大值 | 0.6 | 0.6 | 0.8 | 1 | 1.5 | 2 |
回波损耗(dB) | 最小值 | 55 | 55 | 55 | 55 | 55 | 55 |
工作温度 (℃) | -40～85 | ||||||
储存温度（℃） | -40～85 | ||||||
端口配置 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
光纤类型 | G657.A或客户指定 | ||||||
工作波长（nm） | 1260-1650 | ||||||
插入损耗(dB) | 最大值 | 4 | 7.6 | 10.8 | 13.8 | 17.1 | 20.8 |
通道均匀性(dB) | 最大值 | 0.6 | 0.7 | 1 | 1.2 | 1.5 | 2 |
回波损耗(dB) | 最小值 | 55 | 55 | 55 | 55 | 55 | 55 |
工作温度 (℃) | -40～85 | ||||||
储存温度（℃） | -40～85 | ||||||
尺寸(长*宽*高)(mm) | 50*4*4 | 60*7*4 | 60*7*4 | 70*12*4 | 90*20*6 | 100*40*6 | |
